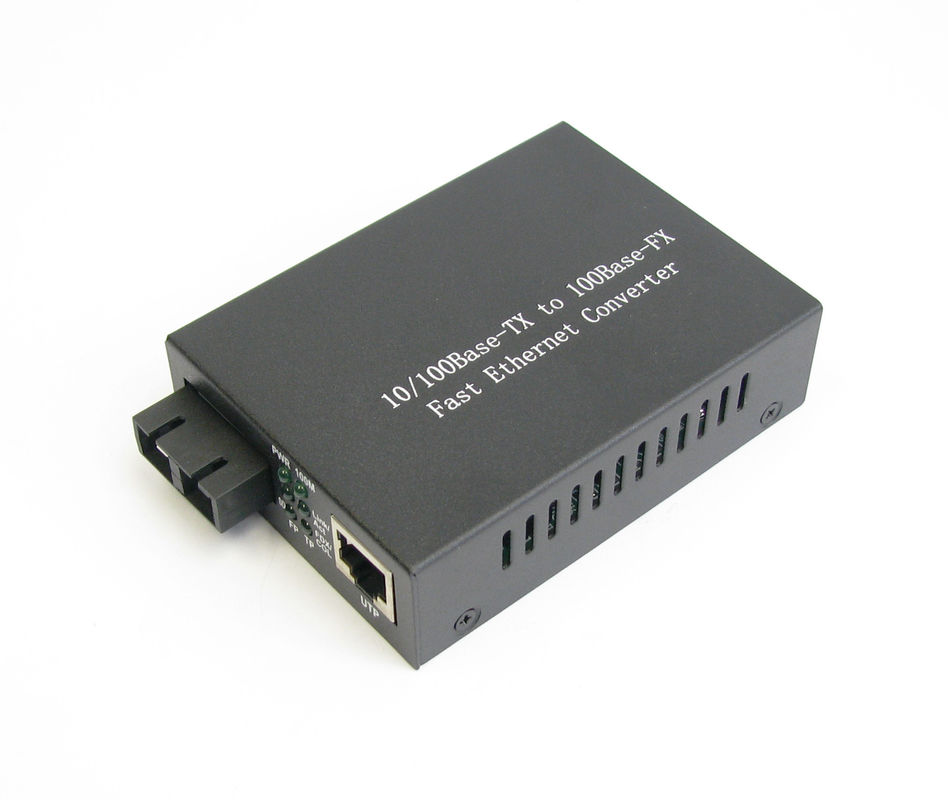

محول وسائل الإعلام 10/100Base-Tx إلى 100Base-Fx منافذ SC مزدوجة الألياف

محول الوسائط 10/100Base-Tx إلى 100Base-Fx

1 وصف عام

يحول محول الوسائط وسائط نقل إشارة إيثرنت من CAT5 إلى الألياف الضوئية. يمكنه تمديد مسافة الإرسال إلى عدة كيلومترات أو مئات الكيلومترات.

استخدام محول الوسائط هو حل اقتصادي لتحقيق قاعدة نقل المسافات الطويلة على الوضع الحالي.

2 خصائص

1.بناء في مفتاح منفذين:

• تمرير جميع الحزم دون عنوان وتحقق من CRC (اختياري) ؛
• يدعم إعادة توجيه الإطار المعدل لفترة تأخير منخفضة.
• يدعم إرسال البيانات في وضع محول نقي لفترة تأخير منخفضة للغاية.
• يدعم التحكم في التدفق للعمل المزدوج الكامل والوقف.
• التحكم في عرض النطاق الترددي
• توجيه حزمة 1600 بايت للإدارة
• شظايا متقدمة اختيارية

2يدعم معيار 100Base-FX

3بنيت في 128 كيلوبايت من ذاكرة الوصول العشوائي (رام) لحفظ البيانات

4يدعم وظيفة MDI-MDIX التلقائية.

5. يدعم وظيفة مرور خطأ الرابط (LFP) ؛

6دعم لوظيفة خطأ نهاية (اختياري)

7شاشة LED للرابط / النشاط ، كامل / نصف ، 10/100M

8دعم تكوين EEPROM (اختياري)

9أطول مسافة نقل تصل إلى 120 كيلومتر

3 المعيار

IEEE802.3 معيار إيثيرنت

معيار IEEE802.3u FAST ETHERNET

4 تصنيف المنتجات و مصابيح LED

• وفقًا للمخطط:

تحويل الوسائط المستقلة للطاقة المدخلة التيارية 200 فولت/110 فولت؛

محولات الوسائط المستقلة للطاقة الدخلية +5 فولت DC؛

بوابة USB اختياري أو محول وسائل الإعلام المستقل للطاقة الدخلية +5 فولت DC.

بطاقة تحويل الوسائط

نظام الهيكل الرصيف ((2U) ؛

• وفقًا لكمية الألياف:

محول وسائل الإعلام ذات الألياف الواحدة ثنائية الاتجاه،

محول وسائل الإعلام مزدوجة الألياف؛

• حسب نوع الألياف:

محول الوسائط المتعددة الأوضاع، محول الوسائط أحادي الأوضاع؛

4. +5 فولت طاقة المدخلات المستمرة يمكن تطبيق محول الوسائط المستقلة لـ 14 فتحة على الهيكل المثبت على الرف ، يمكن تطبيق بطاقة محول الوسائط لـ 16 فتحة على الهيكل المثبت على الرف
